Informações Técnicas do Gasoduto





Características técnicas e operacionais de Instalação de Transporte

Extensão:
3.150 km (557 km na Bolívia e 2.593 km no Brasil)



Trecho Norte:
Corumbá (MS) a Paulínia (SP) e Paulínia (SP) a Guararema (SP)

Início de operação: Julho/1999.


Trecho Sul:
Paulínia (SP) a Canoas (RS)

Início de operação: Março/2000.

Trecho Paulínia (SP) – Araucária (PR) (1ª ampliação do Trecho Sul)
Início de operação: Outubro/2010.


Máxima Pressão Admissível de Operação:
Corumbá-Paulínia e Paulínia-Araucária – 100 kgf/cm²
Paulínia-Guararema e Araucária-Canoas – 75 kgf/cm²



Capacidade total de fornecimento:
30,08 milhões de metros cúbicos



Estações de Compressão: 15

O Gasoduto Bolívia-Brasil possui 15 estações de compressão que mantêm a pressão do gás natural nas condições ideais para o transporte. São elas:

Mato Grosso do Sul
ECOMP Corumbá
ECOMP Miranda
ECOMP Anastácio
ECOMP Campo Grande
ECOMP Ribas do Rio Pardo
ECOMP Três Lagoas
São Paulo
ECOMP Mirandópolis
ECOMP Penápolis
ECOMP Iacanga
ECOMP São Carlos
ECOMP Paulínia
ECOMP Capão Bonito
Paraná ECOMP Araucária
Santa Catarina
ECOMP Biguaçu
ECOMP Siderópolis


Pontos de Entrega: 48

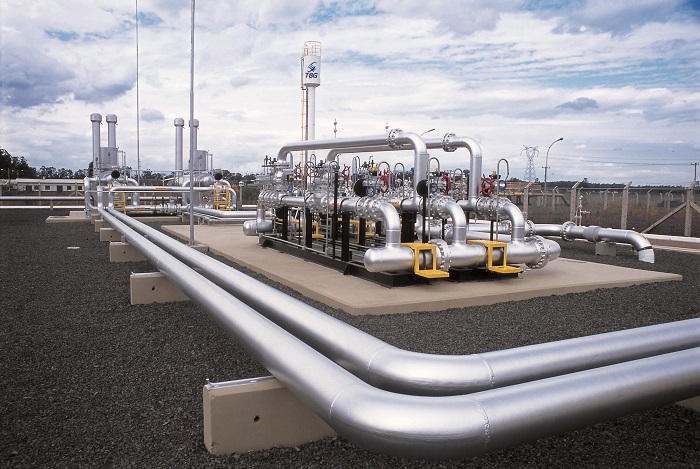

O Gasoduto Bolívia-Brasil possui 48 Pontos de Entrega que fazem a redução da pressão do gás natural para entrega às companhias distribuidoras locais. São eles:

Estado Ponto de Entrega Companhia Distribuidora Local
MS
PE Corumbá
PE Campo Grande
PE Três Lagoas
PE Três Lagoas UFN - III
 MSGÁS – Companhia de Gás do Estado de Mato Grosso do Sul
SP
PE Valparaíso
PE Bilac
PE Guaiçara
PE Iacanga
PE Ibitinga
PE Boa Esperança do Sul
PE São Carlos
Gás Brasiliano Distribuidora
PE Itirapina
PE Rio Claro
PE Limeira
PE Americana
PE Jaguariúna
PE Itatiba
PE Guararema
PE Sumaré
PE Campinas
PE Indaiatuba
COMGÁS – Companhia de Gás de São Paulo
PE Replan Entrega de gás diretamente à Petrobras
PE Gemini Gás Local
PE Itu
PE Porto Feliz
PE Araçoiaba da Serra
PE Itapetininga
 Gas Natural Fenosa
PR
PE Campo Largo
PE Araucária/CIC
PE Araucária/UTE
COMPAGAS – Companhia Paranaense de Gás

PE REPAR Entrega de gás diretamente à Petrobras
SC
PE Joinvillle
PE Guaramirim
PE Gaspar
PE Garuva
PE Brusque
PE Tijucas
PE São Pedro de Alcântara
PE Tubarão
PE Urussanga
PE Nova Veneza
 SCGÁS – Companhia de Gás de Santa Catarina
RS
PE Várzea do Cedro
PE Igrejinha
PE Araricá
PE Cachoeirinha
PE UTE-Canoas*
PE Refap
PE Canoas

* Este PE não possui contrato de distribuição com a SULGÁS.

SULGÁS – Companhia de Gás do Estado do Rio Grande do Sul

Estações de Medição: 4 (3 no Brasil)

O Gasoduto Bolívia-Brasil possui quatro Estações de Medição que fazem a medição do gás para entrega às companhias distribuidoras locais. São elas:

EMED Mutun (Bolívia)
EMED Guararema (SP)
EMED Gascar (Campinas-Rio)
EMED Gaspaj (Paulínia-Jacutinga)


Estações de Medição Operacional: 2

O Gasoduto Bolívia-Brasil possui duas Estações de Medição Operacional que são responsáveis por medir as variáveis operacionais, como por exemplo, a pressão e a temperatura do gás natural. Elas também são destinadas à realização de operações de lançamento ou recebimento de PIG, um dispositivo que é passado no interior do duto com o objetivo de manutenção e limpeza. São elas:

EMOP Corumbá (MS)
EMOP Canoas (RS)


Estações de Redução de Pressão: 2

O Gasoduto Bolívia-Brasil possui duas Estações de Redução de Pressão que limitam a pressão de operação de um determinado trecho do Gasoduto. São elas:

ERP Paulínia (SP)
ERP Araucária (PR)

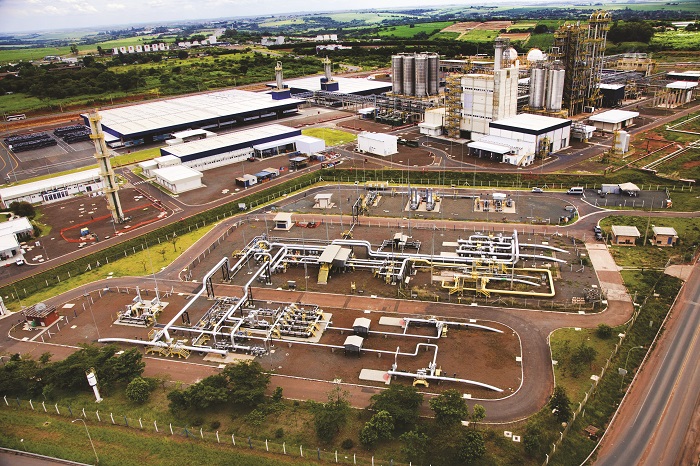

Hub de Paulínia

HUB é um ponto central de interconexão de gasodutos, responsável por ramificar entregas de gás natural para diversas regiões. De forma similar é utilizado em sistemas aeroviários, ferroviários, elétricos e de transporte geral. Na malha de gasodutos do Brasil há sete HUBs, um deles é o da TBG, em Paulínia (SP).
